Поиск воды на садовом участке методом ГЕОЭЛЕКТРИКИ.

Геоэлектрика (Метод кажущегося сопротивления).

Мы пускаем по штырям прямой переменный ток низкой частоты (те же 7 кГц).

1. Центральный узел (Передатчик):
• Берём НЕизолированный металлический штырь (электрод \(A\)). Забиваем в центр.
• Второй электрод (\(B\)) забиваем очень далеко (за пределами наших 15 метров, например, в 50 метрах), чтобы замкнуть цепь.
• Подключаем к ним генератор низкой частоты (можно использовать обычный звуковой генератор или даже смартфон с приложением-генератором частоты через простой усилитель звуковой частоты). Напряжение должно быть безопасным, но достаточным (например, 12–24 вольта).
2. Периферия (Приёмники):
• По радиусу 15 метров втыкаем такие же НЕизолированные штыри.
• Земля работает как огромный резистор. Ток течёт от центрального штыря во все стороны.
• Если участок между центром и приёмным штырем влажный, его сопротивление упадет \(\rightarrow \) ток потечёт сильнее \(\rightarrow\) напряжение на приёмном штыре изменится.
• Если там сухо — сопротивление высокое, сигнал будет слабым.
3. Индикация (идея с лампочкой):
• Вместо лампочки накаливания (ей нужно слишком много энергии) используем светодиод с простым транзисторным усилителем или копеечный мультиметр в режиме измерения переменного напряжения (AC).
• Замеряя потенциал на каждом штыре по кругу, мы получаем точную карту влажности грунта.

Если использовать схему с двумя штырями питания (один в центре, другой в 50 метрах), ток распределится неравномерно. Он вытянется по силовым линиям в сторону дальнего штыря, и круговой симметрии не получится. Замеры на одинаковом удалении от центра будут показывать разные значения просто из-за геометрии поля, а не из-за влажности.

Чтобы решить эту проблему, в геофизике используют четырехэлектродные схемы (например, схему Веннера или Шлюмберже), но для площадной съемки со светодиодами можно поступить хитрее: сделаем центральный штырь общим, а «дальний» штырь пустим по всему внешнему периметру или заменим рядом штырей по периметру можно задействовать столбы забора по периметру участка (из-за прямоугольной формы будут искажения результатов).

Геометрия эксперимента поиска.

Чтобы ток тёк во все стороны абсолютно одинаково (радиально), нам нужно сделать внешнее заземление круговым.

1. Центральный электрод (A): Один неизолированный металлический штырь (длина 50–100 см) забивается в центр исследуемого круга.
2. Внешний электрод (B): Или делаем несколько дальних штырей (чем больше - тем точнее результат) мы берем обнаженный (без изоляции) медный или алюминиевый провод длиной около 95 метров (это длина окружности радиусом 15 метров: $2 \pi R$).
• Укладываем этот провод кольцом по внешнему радиусу 15 метров и слегка утапливаем в землю (или фиксируем тонкими металлическими скобами/колышками через каждые пару метров).
• Теперь ток от центрального штыря будет течь строго равномерно — радиально во все стороны к внешнему кольцу.

Принцип индикации влажности и мусора.

• Влажная земля = низкое сопротивление. Ток течет легко, падение напряжения на этом участке меньше, но через цепь идет больший общий ток.
• Сухая земля = высокое сопротивление. Падение напряжения на единицу длины больше.
• Крупный металлический мусор = локальный «короткий замыкатель». Сопротивление резко падает.

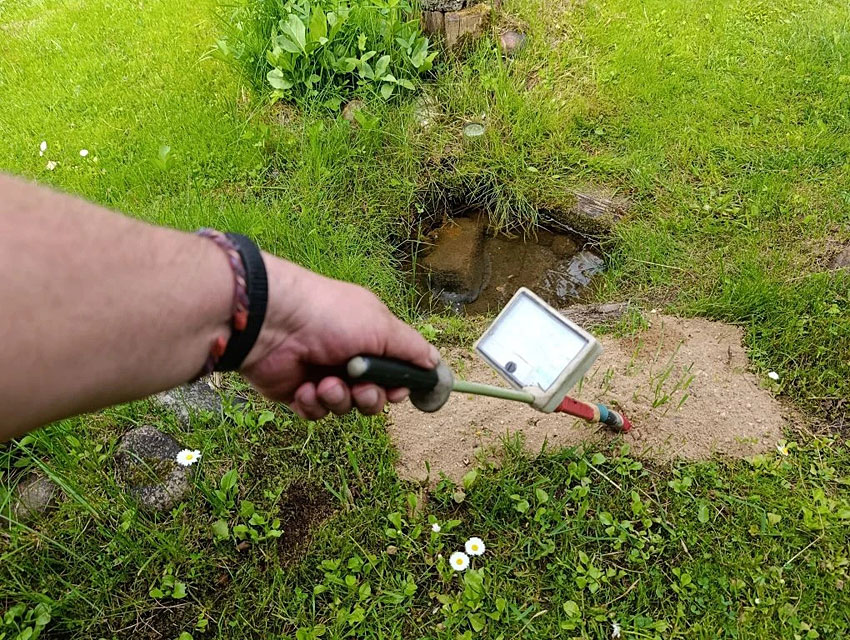

Для шага в 1 метр можно использовать (один или несколько) переносной двухэлектродный щуп (приемник) с фиксированным расстоянием между ножками (например, 20 или 50 см). Мы втыкаем его в землю в любой точке круга, и светодиод показывает проводимость именно этого конкретного метра земли и, при наличии нескольких приемников - относительно друг друга.

Электрическая схема устройства.

Классический постоянный ток (DC) использовать нельзя — земля быстро поляризуется (на электродах образуются пузырьки газов, возникает встречная ЭДС, и схема начнет безбожно врать). Нужен переменный ток (AC).

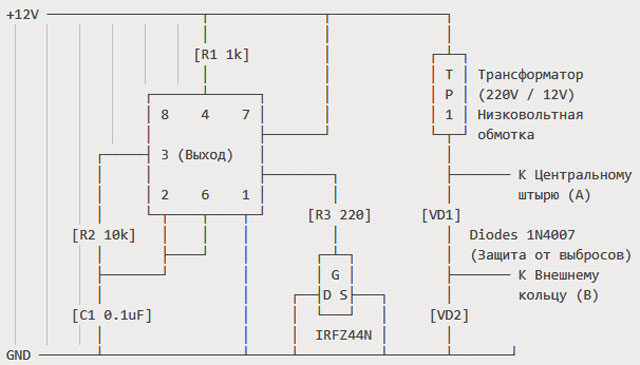

1. Блок генератора (Передатчик).

В качестве источника питания берем автомобильный аккумулятор 12V (или мощный повербанк с QC/PD триггером на 12V).

Чтобы получить переменный ток частотой около 400 Гц – 1 кГц (оптимально-идеально для грунта), собираешь простейший генератор на таймере NE555 с транзисторным ключом на выходе (или купить готовый на Ozon).

• Как это работает: NE555 генерирует прямоугольные импульсы. Полевой транзистор (MOSFET, например IRFZ44N) коммутирует ток через низковольтную обмотку обычного сетевого трансформатора (подойдет любой мелкий трансформатор 220/12В).
• Трансформатор здесь нужен как гальваническая развязка и для повышения напряжения. С высоковольтной (220V) обмотки трансформатора мы снимаем безопасный, но «пробивной» переменный ток (напряжение около 60–100 В под нагрузкой грунта). Этот ток мы подключаем к Центру (А) и Кольцу (В).

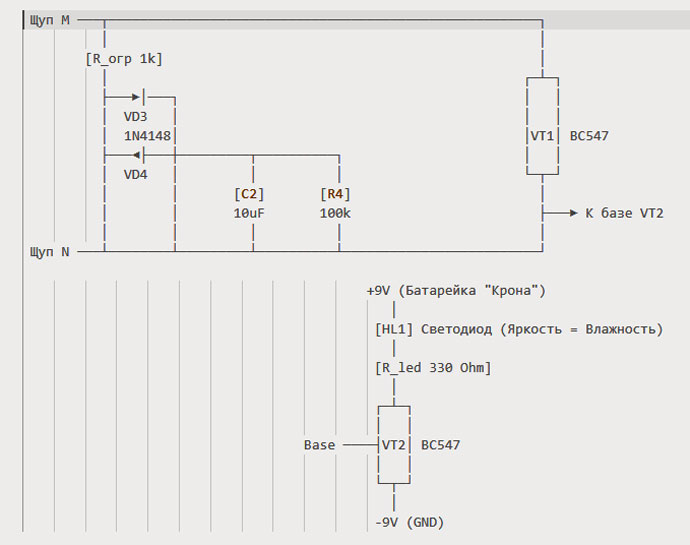

2. Переносной щуп-индикатор (Приемник).

Не нужно втыкать сотни штырей одновременно. Достаточно сделать одну переносную П-образную рамку из пластиковой трубы. Снизу торчат два металлических штыря (M и N) на расстоянии 50 см друг от друга. Наверху рамки закреплена схема индикатора.

• Как работает приемник: Когда втыкаете щупы M и N в землю, они снимают малую часть переменного напряжения, протекающего через грунт.
• Диоды VD3/VD4 (лучше взять германиевые Д9 или диоды Шоттки BAT42 для большей чувствительности к малым токам) выпрямляют этот сигнал.
• Конденсатор C2 сглаживает пульсации.
• Двухкаскадный транзисторный усилитель (VT1, VT2 по схеме Дарлингтона) усиливает этот микроток и зажигает светодиод HL1.

Как проводить измерения для карты 1х1 метр.

1. Развернуть систему (Центр и Кольцо 15м), включите генератор.
2. Разметьте сектор или весь круг колышками по сетке 1х1 метр (можно использовать обычную строительную рулетку).
3. Втыкайте переносной щуп в узлы сетки строго в одном направлении (например, радиально, от центра к краю).
4. Интерпретация:
• В местах с высокой влажностью или там, где в земле лежит крупный металл/мусор, светодиод будет гореть ярко, так как проводимость этого участка высокая, и через щупы потечет больший ток.
• На сухих участках (или там, где под землей пустота/песок/камни) светодиод будет еле светиться или погаснет.

Для удобства вместо светодиода в этой же точке схемы приемника можно параллельно подключить мультиметр в режиме измерения постоянного напряжения (DC Вольты) — тогда сможем записывать в блокнот конкретные цифры (например: точка А1 — 1.2V, точка А2 — 4.5V) и построить на компьютере идеальную топографическую карту влажности!

7 kHz.

Чтобы зафиксировать частоту генератора строго на 7 кГц, нам потребуется немного изменить номиналы деталей в схеме на таймере NE555, так как стандартный расчет для 400 Гц не подойдет.

На частоте 7 кГц обычные сетевые трансформаторы (50 Гц) работают неэффективно — их стальной сердечник будет сильно греться, а КПД упадет. Поэтому для частоты 7 кГц мы заменим громоздкий сетевой трансформатор на ферритовое кольцо или готовый импульсный трансформатор (например, из сломанного блока питания ПК или энергосберегающей лампы).

Точные номиналы деталей для передатчика и обновленная схема приемника, адаптированная под 7 кГц.

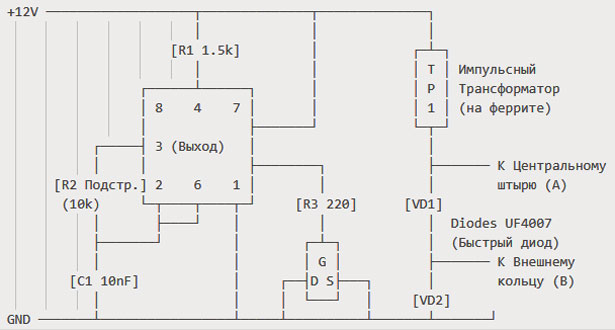

1. Схема генератора (Передатчик на 7 кГц).

Для настройки NE555 строго на частоту 7.0 кГц (при стандартной скважности около 50-60%) используются следующие компоненты:

• Резистор R1: 1.5 кОм
• Резистор R2 (лучше взять подстроечный): 10 кОм (настройка в диапазоне ~6.5–7.5 кГц)
• Конденсатор C1: 10 нФ (маркировка 103)

Важные нюансы для 7 кГц:

1. Трансформатор (ТР1): Возьмите любое ферритовое кольцо (диаметром 2–3 см). Намотайте первичную обмотку (к транзистору) — 20 витков медного провода 0.5 мм. Вторичную обмотку (к штырям в землю) — 150–200 витков более тонкого провода. Это даст нужную амплитуду сигнала на высокой частоте (или возьми импульсный трансформатор от энергосберегайки или от БП).
2. Диоды VD1/VD2: Обычные выпрямительные диоды (типа 1N4007) на частоте 7 кГц работают плохо, они слишком «медленные». Заменим их на быстрые ультрафаст-диоды, например UF4007 или HER108.

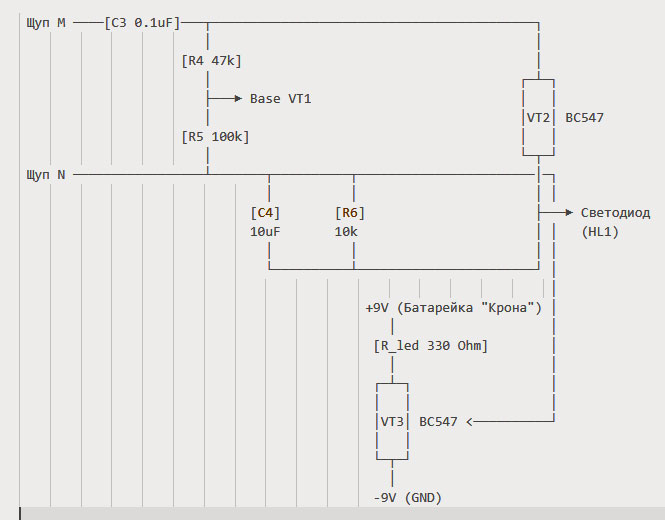

2. Схема щупа-индикатора (Приемник на 7 кГц).

На частоте 7 кГц обычные кремниевые диоды в приемнике будут вносить сильные искажения и «съедать» слабый сигнал из земли из-за своего порога открытия (0.7V).

Для высокой чувствительности на 7 кГц применим активный детектор на одном транзисторе, который одновременно выпрямляет и усиливает сигнал, и добавим простейший фильтр, чтобы светодиод реагировал строго на нашу частоту, игнорируя наводки от электросети (50 Гц).

Как это работает на 7 кГц:

• Конденсатор C3 (0.1 мкФ) на входе работает как фильтр высоких частот (ФВЧ). Он полностью заблокирует гул от подземных кабелей и ЛЭП (50 Гц), но легко пропустит ваши 7 кГц.
• Транзистор VT1 смещен резисторами R4 и R5 так, что он находится на грани открытия. Как только от щупов приходит переменный сигнал частотой 7 кГц, транзистор начинает открываться в такт полуволнам, эффективно выпрямляя ток.
• Конденсатор C4 и резистор R6 сглаживают высокочастотные пульсации 7 кГц в постоянное напряжение.
• Каскад на VT2 и VT3 усиливает этот ток до уровня, достаточного для яркого зажигания светодиода HL1.

Интерпретация показания приборов.

Как интерпретировать показания приборов (МД и нашей схемы).

Проведение этого эксперимента дает нам уникальную возможность увидеть скрытые электрические свойства земли. Вот как расшифровать сигналы:

1. Свечение светодиода (или вольтаж на нашем переносном щупе)

Мы втыкаем свой П-образный щуп в землю по сетке 1х1 метр. Ток идет от центра к краям.

• Светодиод горит ОЧЕНЬ ЯРКО (вольтаж высокий): На этом конкретном метре грунта аномально высокая проводимость (!!! Важно! СД будет гореть ярко, если ноги щупа воткнуты по разные стороны условной границы сухо-мокро или железо и чисто. Если щупы воткнуты точно над, например листом железа - СД совсем потухнет). см. примечание ниже
• Интерпретация: Здесь либо локальный избыток влаги (подземный ручей, низина, мокрая глина, излучение родниковой жилы), либо в земле лежит крупный металлический объект (клад, кусок трубы, металломусор). Металл работает как идеальный проводник, стягивая ток на себя.
• Светодиод горит ТУСКЛО (вольтаж низкий): Ток через этот участок земли идет неохотно.
• Интерпретация: Грунт пересушен, под слоем земли находится плотный сухой песок, камни, скальная порода или крупные корни деревьев, которые не проводят ток.
2. Поведение металлоискателя XP Deus 2 (со снятым питанием сети)

Чтобы понять, что именно вызвало яркий свет диода (вода или мусор/клад), отключите ваш генератор из розетки/аккумулятора и пройдитесь по этой точке с XP Deus 2 на частоте 7.4 кГц.

• МД молчит или выдает тихий грунтовый гул: Значит, высокая проводимость была вызвана исключительно влажностью или составом почвы. Для МД чистая вода (даже соленая) не является металлической целью, он её проигнорирует.
• МД выдает четкий, повторяемый двусторонний сигнал: Значит, в этой точке лежит физический металл.
• По цифрам VDI на экране Deus 2 вы поймете характер замусоренности: VDI от 0 до 40 — черный мусор (гвозди, осколки, чугун); VDI от 50 до 95 — цветной металл (монеты, гильзы, медные или серебряные артефакты).

Резюме для исследователя.

Комбинация нашей геоэлектрической сети и металлоискателя дает идеальный инструмент:

1. Наша сеть со светодиодом — это «широкоугольный тепловизор». Она быстро подсветит нам зоны аномалий (где мокро, где пустоты, а где аномально высокая проводимость).
2. Металлоискатель Deus 2 — это «микроскоп». Мы выключаем сеть, заходим в подсвеченную зону и точечно проверяем, скрывается ли за этой аномалией замусоренность/клад, или это просто мокрый грунт.

Сделать систему еще более информативной, можно заменить один светодиод на двухцветный (красно-зеленый) с простейшим компаратором напряжения, чтобы он четко разделял «сухо» (красный) и «мокро» (зеленый).

Примечание:

Сценарий А: Мы воткнули обе ножки (M и N) строго НАД металлическим предметом.

Поскольку металл под ними идеально проводит ток, он мгновенно выравнивает электрический потенциал вокруг себя. Разность потенциалов (напряжение) между точками M и N упадет практически до нуля, так как весь ток уйдет внутрь металлического предмета.

• Результат: Светодиод над самым центром крупного металла ПОГАСНЕТ или будет гореть очень тускло.

Сценарий Б: Мы втыкаем щуп на подходе к металлу (одна ножка над металлом, другая в обычной земле).

В этой точке схождения силовых линий плотность тока будет максимальной. Ток со всей окружности устремляется к «закоротке». Из-за огромной плотности тока напряжение на границе раздела «грунт-металл» резко подскочит.

• Результат: Светодиод над самым центром крупного металла ПОГАСНЕТ или будет гореть очень тускло.

Как интерпретировать эту аномалию на карте 1х1 метр?

Когда мы будем идти по сетке со своим щупом, металлическая замусоренность или крупный металлический предмет - выдадут себя характерным «дипольным» сигналом:

1. На границе объекта светодиод резко загорается на максимум (высокое напряжение).
2. Шаг вперед (щуп встает строго по центру объекта) — светодиод мгновенно гаснет до нуля (короткое замыкание).
3. Еще шаг вперед (выходите с объекта) — светодиод снова ярко вспыхивает.

Чистая влажность никогда не даст такого резкого перепада от «максимума к полному нулю» на дистанции в полметра. Вода распределяется в грунте плавно, поэтому над влажным участком светодиод будет гореть стабильно и равномерно ярко на протяжении нескольких метров.

Если в процессе экспериментов мы заметим такую точку, где прибор резко «слепнет» посреди зоны высокой проводимости — это главный маркер того, что нужно выключить генератор сети и проверить это место металлоискателем Deus 2.

Перевести индикацию на двухцветный светодиод.

Перевести индикацию на двухцветный светодиод (красно-зеленый), нам нужно научить схему сравнивать текущее напряжение из земли с неким «средним» или пороговым значением.

Для этого идеально подойдет простая и дешевая микросхема-компаратор — LM393 (или один операционный усилитель LM358). Транзисторы VT2 и VT3 из прошлой схемы нам больше не понадобятся, так как микросхема сама выдаст нужный ток на светодиод.

Как будет работать логика цветов:

• Зеленый свет: Напряжение от щупов выше порогового (высокая проводимость, влажный грунт или подлет к металлу).
• Красный свет: Напряжение ниже порогового (сухой грунт, пустота или «закоротка» строго над центром крупного металла).

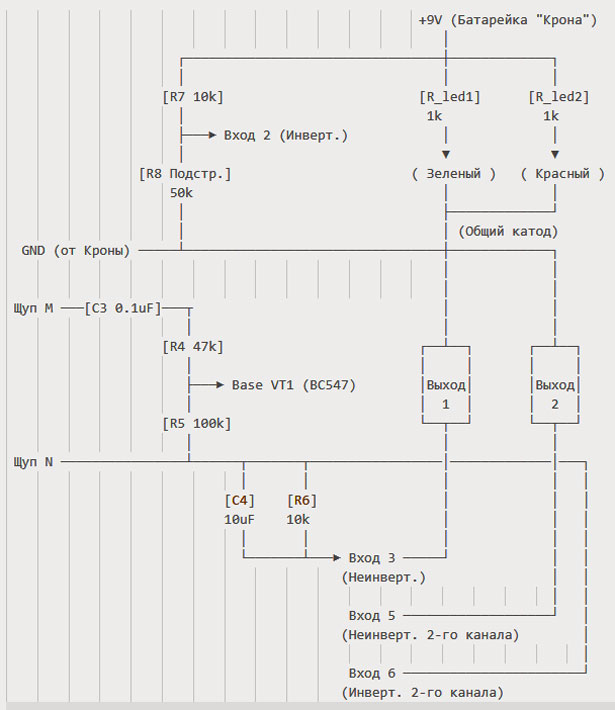

Обновленная схема щупа-приемника с LM393.

Мы будем использовать двухцветный светодиод с тремя выводами и общим катодом (минусом). Если у вас двухвыводный светодиод (где цвет зависит от полярности подключения), схема будет немного другой, но трехвыводный с общим минусом — самый удобный и распространенный вариант.

Как это правильно собрать и настроить:

1. Каскад детектора (VT1): Остается прежним. Он принимает 7 кГц, отсекает сетевые 50 Гц с помощью C3, выпрямляет сигнал и сглаживает его на цепочке C4/R6.

Напряжение в этой точке (назовем ее Сигнал) растет, когда земля влажная, и падает, когда сухая.

2. Подключение к LM393:
• Подаем наш Сигнал на Вход 3 (плюсовой вход первого компаратора).
• С помощью подстроечного резистора R8 (50 кОм) делаем делитель напряжения и подаем его на Вход 2 (минусовой вход). Это будет наш Порог.
• Выход 1 подключаем к аноду Зеленого светодиода через ограничительный резистор R_led1 (1 кОм).
3. Подключение к LM393:
• Чтобы зажечь красный цвет, когда зеленый гаснет, мы используем второй канал той же микросхемы LM393.
• Соединяем перемычкой Вход 5 (плюсовой) со Входом 2 (Порог).
• Соединяем перемычкой Вход 6 (минусовой) со Входом 3 (Сигнал).
• Выход 2 подключаем к аноду Красного светодиода через R_led2.
• Не забудьте подключить питание самой микросхемы: 8-я ножка к +9V, 4-я ножка к GND.

Как калибровать прибор в поле.

Когда мы выйдем на исследуемый участок, перед началом отрисовки карты нужно сделать «балансировку»:

1. Включите общую сеть генератора (7.4 кГц).
2. Найдите визуально средний, умеренно сухой участок земли и воткните туда переносной щуп.
3. Вращайте подстроечный резистор R8 на щупе до тех пор, пока индикатор не окажется ровно на границе переключения цветов (когда светодиод меняет цвет с красного на зеленый или они горят одновременно с одинаковой слабой яркостью).

Результат на карте:

Теперь ходить по сетке станет невероятно удобно. Вы мгновенно будете видеть структуру почвы боковым зрением:

• Идете по сухой зоне — прибор горит стабильным красным.
• Заходите на влажную низину — прибор мягко перетекает в зеленый.
• Подходите к крупному металлу — светодиод резко вспыхивает ярко-зеленым, а в следующую секунду (когда обе ножки встают строго над металлом) картинка мгновенно перещелкивается на ярко-красный из-за эффекта закоротки.
